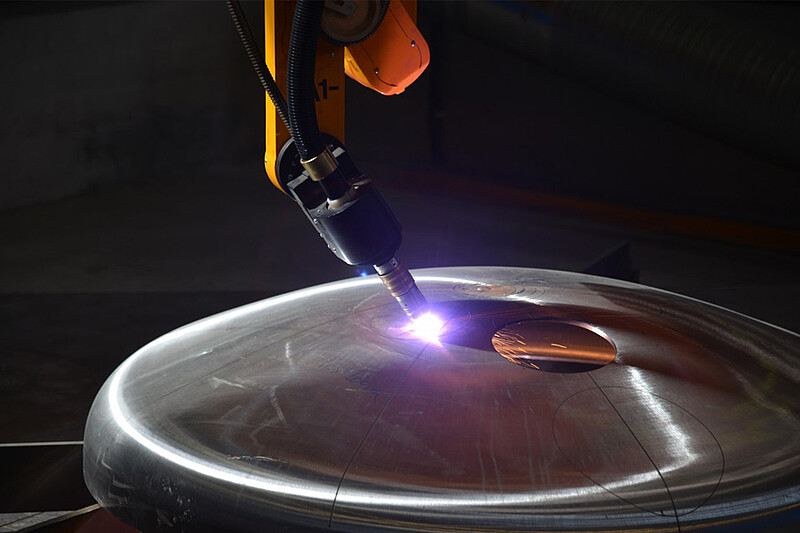

3D-mätning av komponenter före plasmaskärning

För att behandla dessa enorma kupoler snabbt, helt automatiskt och med extrem precision, är det nödvändigt att bestämma deras form och exakta position inom produktionslinjen. Eftersom CAD-datan för kupolen ofta skiljer sig med flera centimeter från de faktiska dimensionerna så mäts dess 3D-profil, före bearbetning, med scanCONTROL 2900 laserkanner. De exakta måtten bestäms sedan utifrån 2D-data som genereras av skannern som är ansluten till ett 6D-positioneringssystem. Skanningsprocessen utförs med höga hastigheter upp till 60 meter per minut.Den kompakta designen, den integrerade elektroniken och höga mätfrekvensen gör Micro-Epsilons laserskanner lämplig för intergation i produktion. Dessutom uppnår högpresterande skannrar en hög repeterbarhet på 50 µm/m trots olika reflekterande egenskaper hos de metalliska mätobjekten.
