Övervakning av fyllnadsnivå i fatpumpar

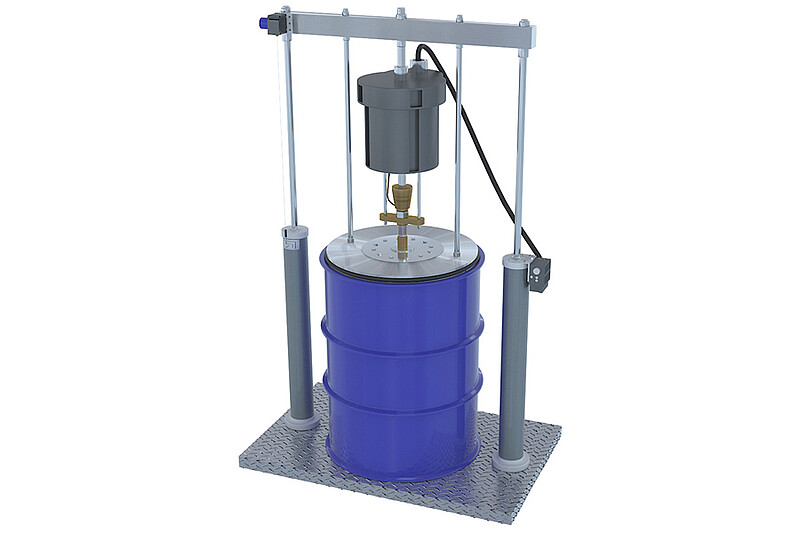

Vid denna mätuppgift står fatet på hydraulpressens plattform. Det finns en hydraulcylinder vardera till vänster och höger. Båda cylindrarna är anslutna till varandra med en tvärbalk. Mitt i detta finns en kolv som pressas ner i fatet. En dragvajergivare wireSENSOR WDS-P60 sitter monterad på utsidan av tvärbalken. Vajern förkortas och sensorn mäter således cylinderns minskande lyfthöjd via potentiometern. Därefter överförs den analoga utsignalen till en styrenhet.
